电三表校验仪厂家

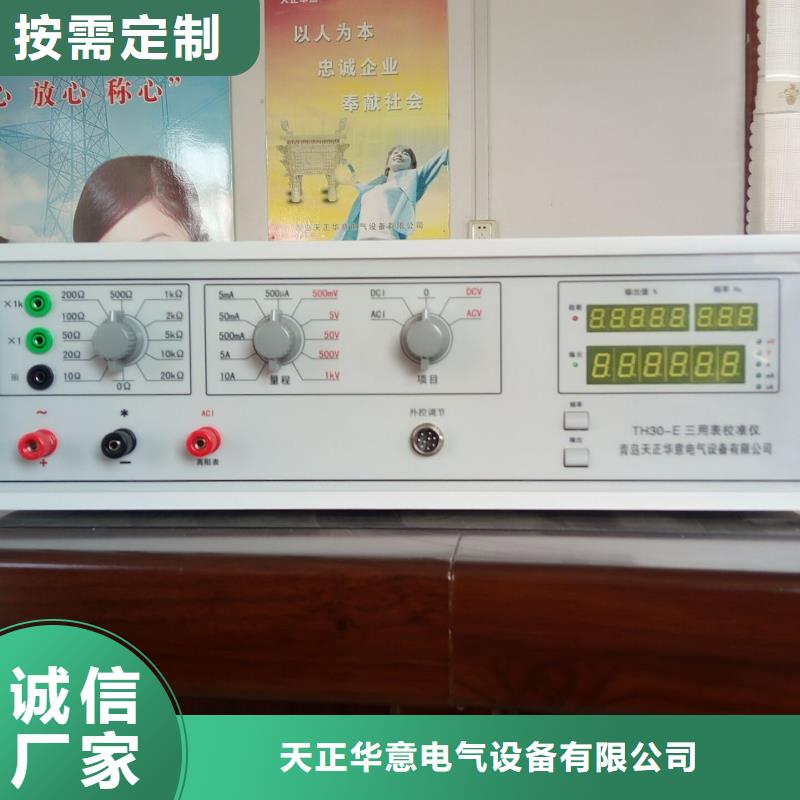

晋中电三表校验仪厂家 <晋中>天正华意电气设备有限公司

晋中多功能校准仪这时可以测量热电阻，在附加信息栏里显示当前测量的温度对应与ITS-90标准中的电阻值。按Measure中的Range可进行测量的热电阻类型切换，切换顺序如下（Cu50→Pt100→Cu50）。这时可以测量和输出热电偶，在附加信息栏里显示当前测量的温度对应与ITS-90标准中的毫伏值，以及冷端温度补偿的方式和温度（Auto表示是使用仪表内部自带的温度测量值作为冷端温度补偿，Man表示以某一设定值作为冷端温度补偿，温度的设定请参考参数设置一节）。按Measure中的Range可以进行测量的热电偶类型切换，切换顺序如下（S→K→E→T→J→B→R→N→S）。3.5 参数设置操作在操作可以进行一些参数的查看和修改。在主画面时候按ENT键可进入参数设置画面，这时如果按ESC键即可退出参数设置画面返回主画面。参数设置画面如下：上下键选择要修改的参数，当选定某一个要修改的参数后，按ENT键进入参数值修改，如下：TC→F→DCV）。按Source中的Fun键可进行输出型号的切换，型号按如下的顺序循环切换（直流电压→直流电流→直流毫伏→热电偶→频率→直流电流），仪表中表示（DCV→DCmA→DCmV→TC→F→DCV）。改变输出值可以通过两种方式实现：①通过左右方向键选择光标的位置，通过上下键修改该位的值；②直接通过数字键盘区输入数值，输入完一位后光标自动向右移一位，小数点位自动跳过，到末尾自动跳到起始位（以下所有的数值输入都可通过这两种方式实现修改）。

晋中多功能校准仪 注意事项：8.1当校准仪有输出时，尽量避免转动各种开关，以免损坏仪器和被检表。8.2当使用外控调节时， 每次测量完毕，务必将输出降为零8.3本校准仪输出电压1050V，操作时请注意人身。8.4输出连接导线要有足够的绝缘强度（1500V）和截面积（＞5平方毫米，20A输出时应＞5平方毫米且要间断使用。）8.5本校准仪不宜在相对湿度＞80％的环境中工作；供电电源和地线的质量将影响输出稳定度。8.6关机前请切断所有输出。9、整机的校准：9.1校准仪必须定期用0.01级以上的标准器在基准工作条件下，即环境温度20℃±2℃、相对湿度（40-75）％进行校准。9.2在严重超差或者线性度不好的情况下，按照机内部件示意图调整。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家
晋中电三表校验仪厂家 <晋中>天正华意电气设备有限公司

晋中多功能校准仪 选择自动校验误差时，先选择个试验点，然后点【Auto】，再点【Start】，仪器将自动开始校验，直到一个试验点完成，仪器将电流降为零。如果想中断自动校验，按【Stop】键即可，按【】键，误差数据就会保存到仪器的Flash中。在自动校验过程中，仪器自动跳转试验点的标准是误差稳定，前后两次的误差值的变化量小于被校表精度等级的一半，而且Err1与Err2不相等。客户要设置合适的校验圈数，否则可能被校表的误差还没有完全稳定，就已经改变试验点了。3.5 多功能菜单点【F1】按钮，可以进入多功能菜单界面。如图3-15.图3-15在这个界面有起动试验、潜动试验、常数试验、数据查询4个功能，分别对应Starting Test、Creep Test 、Register Test、Data Query四个按键。按Starting Test，进入起动试验界面，如图3-16.图3-16根据电表的精度等级、起动电流值及其他参数，仪器会自动算出起动试验的理论时间，开电压电流输出后再按【Start】键，仪器会自动输出额定电压和起动电流，并根据收到的电表脉冲和实际运行的时间来判断电表的起动试验是否合格。如果需要保存试验结果，按【】即可。键按Return键可以返回至上一个界面。

晋中多功能校准仪校验电表方面的技术指标标准源输出功率脉冲常数：×5/In(注： In为标准源内电流档位值100、20、5、1、0.2)标准源输出脉冲电平：5V电度表输入脉冲路数：1路电度表输入脉冲电平：5V以内或无源电度表误差显示范围：±0.000％--±99.99％电度表误差显示分辨率：0.001％电度表电表常数输入范围：6位有效数字，允许有小数。电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。电表校验圈数的设置范围是1-9999。1.3 仪器作为标准源时提供的常用输出调节试验点电压试验点：10％、20％、50％、80％、、110％、120％。电流试验点： 5％、10％、20％、30％、50％、70％、、120％。相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。三相电压、电流的幅度可以分别调节，调节细度：10％、1％、0.1％、0.01％；调节范围到125％。三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。UB、UC分别对UA的相位也可以分别调节。频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。1.4 供电电源单相AC 220V，50/60Hz。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家

晋中多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面 如图3-5；再次按按按钮可以进入Set Parameter [III]界面 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家
晋中电三表校验仪厂家 <晋中>天正华意电气设备有限公司

晋中多功能校准仪 主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高5.2 数字合成正弦波信号发生器，失真小，可靠性高5.3 每个量程可实行一键软件校准，实现整机的“闭壳”校验，免开机箱5.4 240＊64大屏幕LCD显示5.5 输出调节有外控和面板按键两种调节方式5.6 量限可根据被检表的量程选择5.7 当输出调节采用“百分比”调节时，可选择步长5.8 交直流电压输出范围 0~1050V 5.9 交直流电流输出范围0~60A5.10 供选择的交流频率五种：50Hz、市电（同步）60Hz、400Hz、1kHz5.11 电压短路、电流开路自动保护。6、主要技术指标：6.1：稳定性： AC＜满量程的0.02％/5min。DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2：分辨率：20ppm（0.002％）。6.3: 交流失真度：＜0.5％。6.4：直流纹波系数：＜0.1％。6.5：输出频率准确度＜0.1％。6.6：外型尺寸：480×480×176（mm）。 重量：约24Kg。6.7：输出电压、电流及中值电阻的范围及准确度：

晋中多功能校准仪 谐波设置： 谐波可以多次设置，每一次可以设的不同，但每相电压电流的各次谐波含量总和如下：2-8次谐波含量为40％，9-15次谐波含量为30％，16-31次谐波含量为20％。触摸[H-order]、[H-con]、[Φ]右边的文字框，就可以对谐波输出进行设置。H-order：表示电源输出的谐波次数，可输入2-31次。H-con：表示设置的谐波对应基波的幅度，以百分比显示。Φ：表示设置的谐波对应基波的相位，单位是度。对于由那些相的电压、电流输出参与到这次谐波设置中，由U1…U3、I1…I3 左侧的方框来决定，如果被选中，就表示参与到这一次的谐波设置。所有谐波参数设置完后，而且光标停留在【H-order】或【H-con】或【Φ】右侧的方框内，按【ENTER】键进行谐波设置确认。经确认后，屏幕的左侧表格内会出现谐波设置的内容。其中【H-order】栏内表示这一次设置的谐波次数，【UI】栏内显示有哪些相的电压电流参与到本次谐波设置，【Phase】栏内显示本次设置的谐波相位，【H-con】栏内显示本次设置的谐波含量。下图3-8是设置的3次谐波，谐波含量为10％，谐波相位为0的图.图3-8【↑】、【↓】：当谐波次数设置较多，需要删除某一项，可以用【↑】、【↓】来查找的需要删除的项目，如图3-9，然后按【DEL】键删除。【ComAddr】：三相电源的通讯地址，可以设置成1-254，如果设为255，就表示没有此地址，出厂时默认为255。【LcdDelay】:液晶屏保时间，单位是分钟。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家

晋中多功能校准仪测量和输出操作在该画面下，可以进行所有的仪表提供的输出和测量信号的操作。打开电源，然后显示这时可以测量电压和输出电压，在附加信息栏里显示当前测量或输出值对应的1~5V的百分比，当测量值或输出值超1~5V的范围时，百分比不显示。按Measure中的Fun键可进行测量型号的切换，型号按如下的顺序循环切换（直流电压→直流电流→直流毫伏→热电阻→热电偶→频率→直流电压）仪表中表示（DCV→DCmA→DCmV→RTD→3.7 充电当电池电量耗尽的时候（屏幕闪动或者按开机键无法开机），把充电器由此口插入进行充电，充电时候可同时进行测量或者输出，当充电的时候，绿灯闪烁，红灯亮时，表示已经充满。3.8 按键声音和背光控制在主画面时候，同时按下小数点键和右方向键，可以在有无背光之间切换。在主画面时候，同时按下小数点键和左方向键，可以在有无按键声音之间切换。关机后能保持上次设定的状态。四、注意事项?测试和输出时，端子接线必须与操作一致。比如：在输出端子上接测量电压，在电流端子上测量电压，都有可能损坏仪表。?确认每档量程范围，不能过量程使用。?仪表在有足够光强处，不要使用背光，这样可以延长电池使用时间。?当仪表从室内拿到现场并采用自动温度补偿方式，温差较大时，应把仪表在现场适应5分钟，使仪表内藏的温度传感器的温度和环境温度一致。从而准确测量出环境温度值。?输出热电偶信号时，设定温度应大于等于补偿的温度，使输出的毫伏信号为正值。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家
<晋中>天正华意电气设备有限公司

晋中多功能校准仪校验方案校验电度表前需要配置校验方案以确定校验的试验点，仪器可以保存5种不同的方案，，按【】键进入校验方案设置界面，如下图3-10：图3-10在这个界面可以设置平衡负载试验点，打勾的表示被选中，再次按下【】键，可以设置各平衡负载试验点的校验圈数，如下图。通过触摸方框，即可选择相应的负载点，再次按下【】键，可以设置不同试验点下的校验圈数，以此循环，接着设定不平衡负载点及不平衡负载点的校验圈数，全部方案设定完后，按【】保存。图3-11图3-12图3-13上图中圈数设置里出现的-1或0表示还没被初始化。3.4 校验电能表按【】键，进入校表界面。选择校验方案后，按【UI】键开输出，用户可以按【↑】、【↓】或者直接点击某试验点所处的位置来选择不同试验点进行手动校验，某个试验点被选中它就会显示为蓝色。【Phase】栏表示哪些相的电流有输出；【Current】栏显示具体的电流试验点。【PF】 栏显示电源输出的功率因数。【N】 栏显示当前试验点所置入的圈数。【Err1】 栏显示当前试验点的上一次电能表的校验误差。【Err2】 栏显示当前试验点的本次电能表的校验误差。【Error】 栏显示当前试验点的两次误差的平均值。【Manual】 手动校验误差。

晋中电三表校验仪厂家

晋中多功能校准仪 校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。须知！ 警告?? 切勿在电流输出端开路状态下进行电流输出操作。?? 切勿在电压输出端短路状态下进行电压输出操作。?? 在接通电源前请确认供电电压为220V。?? 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。?? 装置供电系统应可靠接地。?? 切勿让装置内部进水。?? 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家 <晋中>天正华意电气设备有限公司

晋中多功能校准仪 注意事项：8.1当校准仪有输出时，尽量避免转动各种开关，以免损坏仪器和被检表。8.2当使用外控调节时， 每次测量完毕，务必将输出降为零8.3本校准仪输出电压1050V，操作时请注意人身。8.4输出连接导线要有足够的绝缘强度（1500V）和截面积（＞5平方毫米，20A输出时应＞5平方毫米且要间断使用。）8.5本校准仪不宜在相对湿度＞80％的环境中工作；供电电源和地线的质量将影响输出稳定度。8.6关机前请切断所有输出。9、整机的校准：9.1校准仪必须定期用0.01级以上的标准器在基准工作条件下，即环境温度20℃±2℃、相对湿度（40-75）％进行校准。9.2在严重超差或者线性度不好的情况下，按照机内部件示意图调整。

晋中电三表校验仪厂家

晋中多功能校准仪输出信号1、电压输出 ：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 11V 电压”；b、如果要切换到mV档输出，则在11V电压档的基础上，按右边的“RANGE” 键使屏幕下半部分显示 “输出 110mV 毫伏电压”； c、选择好档位后，根据指示灯连接校验仪和被测仪表；d、按数字键输入需要输出的电压值，然后按“ENTER”键确认；e、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。2、电流输出 ：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 24mA 电流”； b、选择好档位后，根据指示灯连接校验仪和被测仪表；c、按数字键输入需要输出的电流值，然后按“ENTER”键确认；d、然后按“SOURCE ON/OFF” 键，使下半部分屏幕上显示的OFF为ON。3、电阻输出：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 3200Ω 电阻”；b、如果要切换到500Ω电阻档输出，则在3200Ω电阻档的基础上，按右边的“RANGE”键使屏幕下半部分显示 “输出 500Ω 电阻”；c、选择好档位后，根据指示灯连接校验仪和被测仪表；d、按数字键输入需要输出的电阻值，然后按“ENTER”键确认；e、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。4、热电偶TC输出：a、按右边的“FUNCT/ON”键，使屏幕下半部分显示的是“输出 J 型 热电偶”； b、如果要切换到其它热电偶档输出，则在J型热电偶档的基础上，按右边的“RANGE” 键；使屏幕下半部分显示“输出 R型 热电偶”或者其它的热电偶分度号；c、同时还要把冷端温度补偿设定好，设定方法如测量信号中“7、参考温度设定”所示；d、选择好档位后，根据指示灯连接校验仪和被测仪表；e、按数字键输入需要输出的温度值，然后按“ENTER”键确认；f、然后按“SOURCE ON/OFF”键，使下半部分屏幕上显示的OFF为ON。

<晋中>天正华意电气设备有限公司 <晋中>天正华意电气设备有限公司

晋中多功能校准仪 面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7：每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8：当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。

晋中多功能校准仪 装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电流、功率因数试验点丰富，便于配置各种校表方案。? 数据存储量大，可以很方便查询到校验数据。? 带有RS232串口，便于计算机控制及升级软件。

<晋中>天正华意电气设备有限公司 晋中电三表校验仪厂家

晋中多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％，20A＜2％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：

<晋中>天正华意电气设备有限公司

晋中多功能校准仪定点输出交直流标准源是我公司为生产数字式仪表专门设计的一种全电子式智能化标准源，可对数字式交直流电压、电流表进行检测。具有体积小、功能全、稳定度高、操作方便、可靠性好等特点，是数字式仪表校验的理想测试设备。二、主要技术指标：2.1：稳定性：AC＜0.02％/5分钟。DC＜0.01％/5分钟。2.2：交流失真度：0.1％。2.3：直流纹波系数：＜0.05。2.4：输出频率及稳定度：400Hz、60 Hz 、50 Hz ＜0.1％2.5：定点输出值（可更改）：2.5.1：直流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、1kV。2.5.2：交流电压：19mV、100mV、 190mV、1V、1.9V、10V、19V、100V、190V、300V、600V、750V。2.5.3：直流电流：100uA、190uA、 1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.4：交流电流：1mA、1.9mA、10mA、19mA、100mA、190mA、1A、1.9A、5A、9A。2.5.5：交流电流：100uA、190uA指标不考核2.6：输出电压、电流准确度：2.6.1：交直流电压：±0.05％×输出值。2.6.2：交直流电流：±0.1％×输出值。2.6.3：交流400Hz附加误差：±0.05％×输出值。2.7：供电电源：220V±10％。2.8：工作环境：温度20℃±10％。2.9：机箱尺寸：460mm×420 mm×135 mm。

<晋中>天正华意电气设备有限公司
